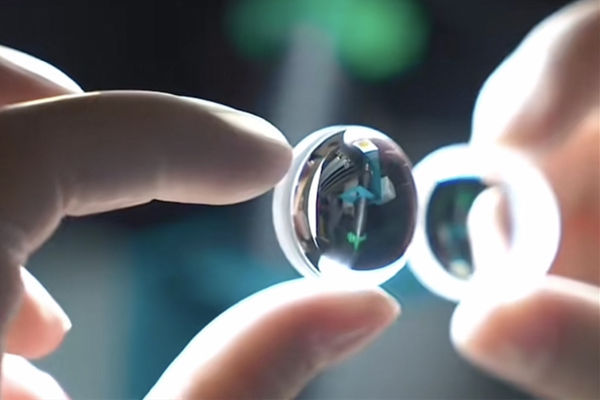

Sphärische Linsen sind eine der am häufigsten verwendeten optischen Komponenten und werden oft allein oder in verschiedenen Kombinationen verwendet.
Wir betrachten eine Kugel aus Glas. Nehmen wir an, wir schneiden sie entlang einer Ebene, die durch ihren gesamten Körper verläuft. Die resultierenden Fragmente bilden eine flache und eine gekrümmte sphärische Linse. Bei Beleuchtung von einer flachen Oberfläche laufen alle Lichtstrahlen zu einem Punkt vor der Linse zusammen. Das Drehen einer sphärischen Linse ändert weder die Position noch die Form des fokussierten Lichts.
Stellen Sie sich im Gegensatz dazu vor, einen Glaszylinder so zu schneiden, dass seine Ebene parallel zu seiner längsten Achse ist. Dadurch entsteht eine Linse, die auf einer Seite flach und auf der anderen gekrümmt ist, mit Krümmung nur in eine Richtung. Bei Beleuchtung fokussieren zylindrische Linsen das Licht in eine Linie statt in einen Punkt. Darüber hinaus ändert das Drehen einer zylindrischen Linse entlang ihrer optischen Achse die Richtung der Fokuslinie.
Anwendungen von zylindrischen Linsen
Spektrometer: Zylinderlinsen werden in Spektrometern verwendet und normalerweise nach dem Beugungsgitterelement platziert. Sie fokussieren das Licht in eine einzelne Linie, die auf einen linearen Fotodetektor fällt.
Astigmatismuskorrektur: In der Augenheilkunde sind Zylinderlinsen unverzichtbar, um Astigmatismus aufgrund einer Hornhautverformung zu korrigieren. Durch Änderung des Fokus entlang einer Achse richten sie ihn auf eine zweite Achse aus.
Korrektur der Laserstrahlform: Halbleiterlaser emittieren normalerweise Licht mit einem elliptischen Strahlprofil. Wenn die Zylinderlinse senkrecht zur schnellen Achse des Laserstrahls ausgerichtet ist, können Kollimation und Kopplung in das Faserprofil korrigiert werden.
Laser-Scanning-Mikroskop: In Verbindung mit einem akustooptischen Deflektor helfen Zylinderlinsen dabei, das Licht in einem Laser-Scanning-Mikroskop auf die richtige Ebene zu fokussieren und so die Bildkorrektur und Punktfokussierung zu verbessern.
Laserlinienscanning: Beim Laserlinienscanning werden 3D-Objekte digitalisiert. Dabei werden Zylinderlinsen verwendet, um gerade Linien auf eine Oberfläche zu projizieren. Anschließend werden Kameras und Triangulation verwendet, um Änderungen der Linienform zu messen und so die Form des Objekts abzuschätzen.
Zusammenfassend lässt sich sagen, dass Zylinderlinsen in unterschiedlichen Bereichen, von der Spektroskopie und Sehkorrektur bis hin zur Laserstrahlformung und 3D-Scannen, unterschiedliche Rollen spielen, was ihre Vielseitigkeit und Bedeutung in optischen Anwendungen verdeutlicht.
